JUNCTION BOX
The Explosion Proof Equipment Solution
WIN7xxK Series

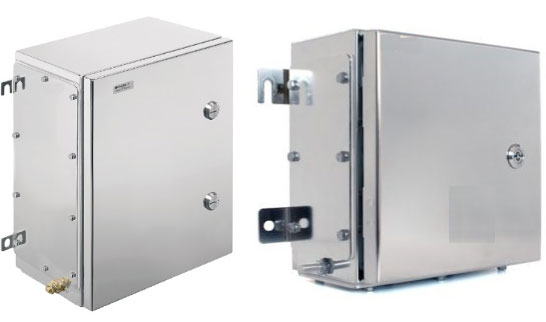

WIN700K 시리즈는 기존 WIN700 시리즈의 체결방식인 볼팅(BOLTING)방식에서 탈피하여 사용자에 향상된 편리성을 제공하기 위하여, 키락(KEY-LOCK)방식을 채택하여 설계된 배전반입니다. 또한 기존의 WIN700시리즈와 동일하게 터미널 블록 및 타 전자 장치들을 설치할 수 있도록 제작되며 내부 장치들이 극한의 환경(해수, 석유화학단지 등)에서도 버틸 수 있도록 설계되었습니다. 스테인레스 또는 도장형태로 제작되며, 총 16개의 크기로 나누어집니다. 고객의 요청에 따라 힌지/힌지 제거, 글랜드 플레이트, 터미널블럭 및 케이블 글랜드 설치, 이외 액세서리 설치 등이 가능하며 IP및 방폭 등급에 맞추어 최상의 솔루션을 제공하고 있습니다.
| Material | Body & Lid | Min.1.5mm 304, 316/316L Stainless steel Or Sheet Steel |
| Gland plates | 3.0mm Stainless steel Or Sheet Steel | |
| Finish | Hairline (SUS) / Coating (STEEL) (Or customer specifications) | |
| Gasket | Silicone | |
| Lid fixing | Lock Key type | |
| Earthing | Min. M6 Internal/External earth stud | |
| Wall mounting | 4-external lugs with 12mm clearance holes/slot or self standing | |
| Equipment inside mounting | Stand off pillars M6 / M8 / M10 | |
| Ambient Temperature | T6 ( or T85˚C) = -60˚C to +40˚C T5 ( or T100˚C) = -60˚C to +55˚C |
|
| Impact energy | 7Nm(For Gland Plate) | |
| Grade | II 2G Ex eb IIC T6...T5 Gb, Ex eb ia IIC T6...T5 Gb II 2D Ex tb IIIC T85˚C...T100˚C Db |
|
| NO | Model | Size (W X H) | Depth |
| 1 | WIN701K | 150 X 150 | 80/100/120 |
| 2 | WIN702-1K | 150 X 200 | 120/160 |
| 3 | WIN702K | 200 X 200 | 120/160 |
| 4 | WIN703K | 260 X 260 | 160/200 |
| 5 | WIN704-1K | 260 X 300 | 160/200 |
| 6 | WIN704K | 300 X 300 | 160/200 |
| 7 | WIN705K | 260 X 380 | 160/200 |
| 8 | WIN706-1K | 300 X 400 | 160/200/250 |
| 9 | WIN706K | 400 X 400 | 160/200/250 |
| 10 | WIN707-1K | 300 X 500 | 160/200/250/300 |
| 11 | WIN707K | 350 X 500 | 160/200/250/300 |
| 12 | WIN708K | 500 X 500 | 160/200/250/300 |
| 13 | WIN709-1K | 600 X 600 | 160/200/250/300 |
| 14 | WIN709K | 450 X 620 | 160/200/250/300 |
| 15 | WIN710-1K | 450 X 740 | 200/250/300/350 |
| 16 | WIN710K | 550 X 740 | 200/250/300/350 |
| 17 | WIN711K | 640 X 860 | 200/250/300/350/400 |
| 18 | WIN712-1K | 640 X 1000 | 200/250/300/350/400 |
| 19 | WIN712K | 750 X 1000 | 200/250/300/350/400 |
| 20 | WIN713-1K | 800 X 1000 | 200/250/300/350/400 |
| 21 | WIN713K | 1000 X 1000 | 200/250/300/400/500 |
| 22 | WIN714K | 800 X 1200 | 200/250/300/350/400/500 |
| 23 | WIN715K | 1000 X 1200 | 300/400/500 |
| 24 | WIN716K | 1000 X 1400 | 300/400/500 |
