JUNCTION BOX
The Explosion Proof Equipment Solution
WIN700 Series

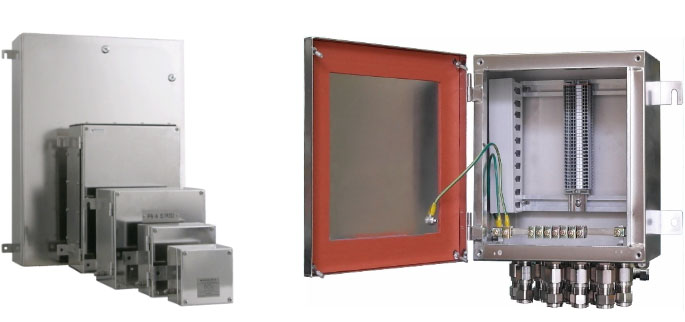

WIN700 시리즈는 터미널 블록 및 타 전자 장치들을 설치할 수 있도록 제작되며 내부 장치들이 극한의 환경(해수, 석유화학단지 등)에서도 버틸 수 있도록 설계되었습니다. 스테인레스 또는 도장형태로 제작되며, 총 16개의 크기로 나누어집니다. 고객의 요청에 따라 글랜드 플레이트, 터미널블럭 및 케이블 글랜드 설치, 이외 액세서리 설치 등이 가능하며 IP및 방폭 등급에 맞추어 최상의 솔루션을 제공하고 있습니다.
| Material | Body & Lid | Min.1.5mm 304, 316/316L Stainless steel Or Sheet Steel |
| Gland plates | 3.0mm 304, 316/316L Stainless steel Or Sheet Steel | |
| Finish | Hairline (SUS) / Coating (STEEL) (Or customer specifications) | |
| Gasket | CR / Silicone | |
| Lid fixing | Fully detachable hinged lid with Flat handle or M6 hexagonal captive screws | |
| Earthing | M8 Internal/External earth stud | |
| Wall mounting | 4-external lugs with 12mm clearance holes/slot or self standing | |
| Equipment inside mounting | Stand off pillars M6 / M8 / M10 | |
| Ambient Temperature | T6= -40˚C to +40˚C T5= -50˚C to +55˚C |
|
| Impact energy | 7Nm | |
| Grade | Ex eb IIC T6/T5 IP66 - IECEx Ex eb IIC T5/T6 Gb IP66, Ex tD A21 T5/T6 IP66 - ATEX Ex e IIC T6/T5 - KCs |
|
| MODEL TYPE | OVERALL DIMENSION | MOUNTING DIMENSION | Max. Power Consumption | Remark | ||||
| W | H | D | W1 | H1 | Φ | |||
| WIN 701 | 150 | 150 | 100/120 | 200 | - | 12 | 4.83W | |
| WIN 702 | 200 | 200 | 120/160 | 250 | - | 12 | 6.30W | |
| WIN 703 | 260 | 260 | 160/200 | 310 | 160 | 12 | 10.04W | |
| WIN 704 | 300 | 300 | 160/200 | 350 | 200 | 12 | 11.27W | |
| WIN 705 | 260 | 380 | 160/200 | 310 | 200 | 12 | 11.89W | |
| WIN 706 | 400 | 400 | 160/200 | 450 | 400 | 12 | 16.93W | |
| WIN 707 | 350 | 500 | 160/200/250 | 400 | 400 | 12 | 18.33W | |
| WIN 708 | 500 | 500 | 160/200/250 | 550 | 400 | 12 | 24.32W | |
| WIN 709 | 450 | 620 | 200/250/300 | 500 | 520 | 12 | 25.98W | |
| WIN 710 | 550 | 740 | 200/250/300 | 600 | 640 | 12 | 31.61W | |
| WIN 711 | 640 | 860 | 200/250/300 | 690 | 760 | 12 | 35.62W | |
| WIN 712 | 750 | 1000 | 200/250/300 | 800 | 900 | 12 | 41.02W | |
| WIN 713 | 1000 | 1000 | 200/250/300 | 1050 | 900 | 12 | 45.86W | |
| WIN 714 | 800 | 1200 | 300/400/500 | 850 | 1100 | 12 | 48.38W | |
| WIN 715 | 1000 | 1200 | 300/400/500 | 1050 | 1300 | 12 | 66.77W | |
| WIN 716 | 1000 | 1400 | 300/400/500 | 1050 | 1300 | 12 | 66.77W | |
