JUNCTION BOX
The Explosion Proof Equipment Solution

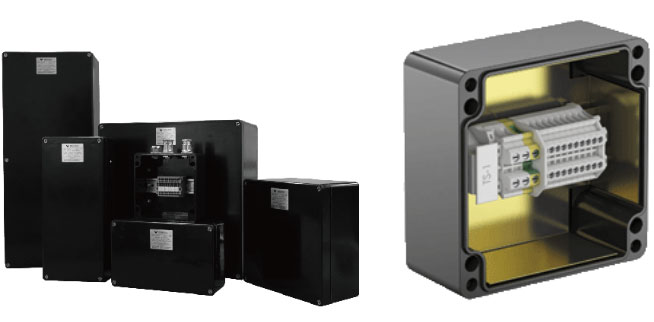

BON500 Series
BON500 시리즈는 유리강화섬유(Glass-fibre Reinforced Polyester, GRP)로 제작되어 친환경 적이며 동시에 내부 장치들이 극한의 환경(해수, 석유화학단지 등)에서도 버틸 수 있도록 설계되었습니다. 총 5개의 크기로 나누어지며. 고객의 요청에 따라 터미널블럭 및 케이블 글랜드 설치, 이외 액세서리 설치 등이 가능하며 IP및 방폭 등급에 맞추어 최상의 솔루션을 제공하고 있습니다.
| Material | Body & Lid | Glass reinforce polyester (GRP) |
| Finish | Black | |
| Gasket | Silicone | |
| Lid fixing | M6 Stainless Steel | |
| Earthing | Min. M6 Internal/External earth stud | |
| Box mounting | 4 or 6 mounting pillars with 6.5mm Holes | |
| Ambient Temperature | T6 = - 45˚C to +40˚C , T5 = - 45˚C to +55˚C / IECEx T6 = - 20˚C to +40˚C , T5 = - 20˚C to +55˚C / ATEX |
|
| Impact energy | 7Nm | |
| Grade | Ex eb IIC T6/T5 Gb - IECEX Ex eb IIC T6/T5 Gb, Ex tb IIIC T85˚C/T100˚C Db IP66 - ATEX |
|
| MODEL TYPE | OVERALL DIMENSION | MOUNTING DIMENSION | Max. Power Consumption | Remark | ||||
| W | H | D | W1 | H1 | Φ | |||
| BON506 | 120 | 120 | 91 | 106 | 82 | 6.5 | 3.62W | |
| BON507 | 220 | 120 | 91 | 204 | 82 | 6.5 | 4.72W | |
| BON508 | 160 | 160 | 91 | 140 | 110 | 6.5 | 4.12W | |
| BON509 | 260 | 160 | 91 | 240 | 110 | 6.5 | 6.79W | |
| BON510 | 360 | 160 | 91 | 340 | 110 | 6.5 | 8.81W | |
